Apple Macintosh Performa 5200

Esta página é uma homenagem a este Mac compacto, que eu recuperei de uma possivel ida para o lixo, uma vez que o seu antigo dono o desmontou peça a peça e deitou a estrutura exterior fora.

Aqui ficam documentados os meus esforços para reavivar este Mac.

Esta página é para ser visualizada com uma resolução de 1024x768.

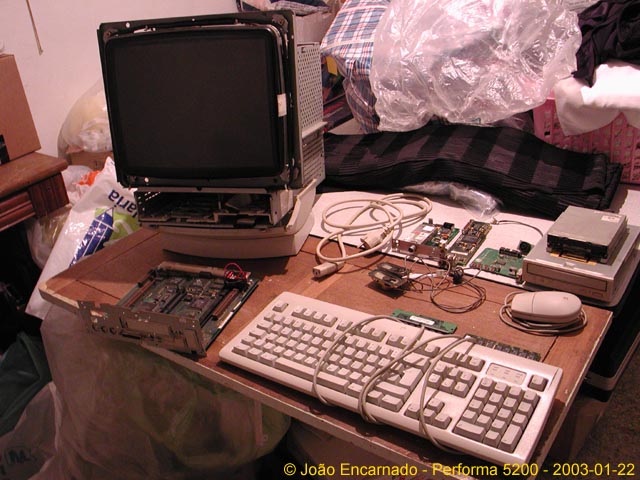

pm5200b1.jpg (9398 bytes) Esta foto mostra todas as peças em geral espalhadas sobre uma mesa.

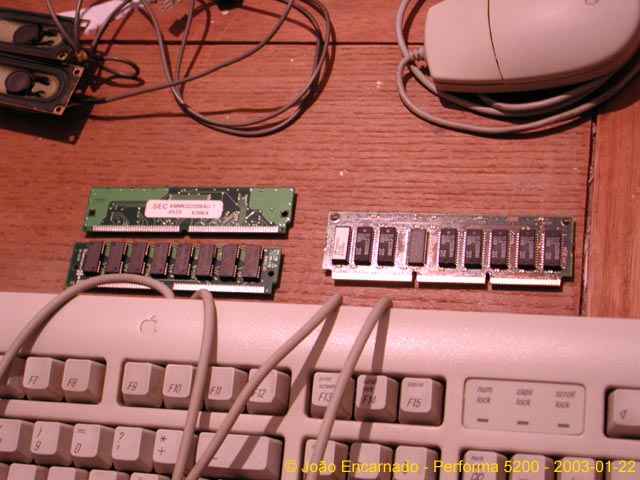

pm5200bb1.JPG (9075 bytes) Os SIMMs de RAM e o SIMM da ROM/cache (a placa maior). O teclado, o rato e as colunas são mostrados parcialmente.

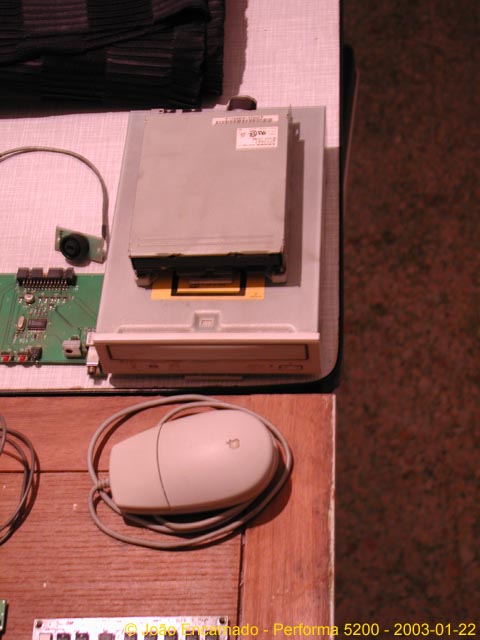

As unidades de armazenamento removiveis. O CD-ROM SCSI 4x Apple CD600i e a superdrive de diskettes.

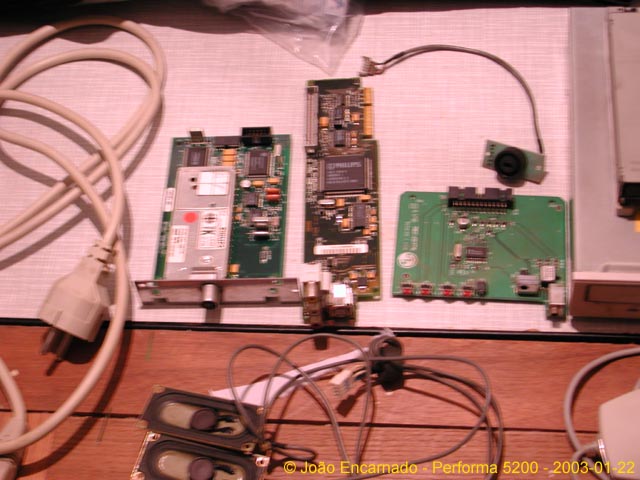

pm5200bd1.JPG (9588 bytes) As placas opcionais do Performa: à esquerda o tuner de TV, ao centro a placa de video i/o e à direita, a placa que controla o som, o brilho e que tem o led indicador de ligado/desligado, o sensor de infravermelhos para o controlo remoto e um jack para ligação de auscultadores. Junto a essa placa está o microfone, e em baixo as colunas.

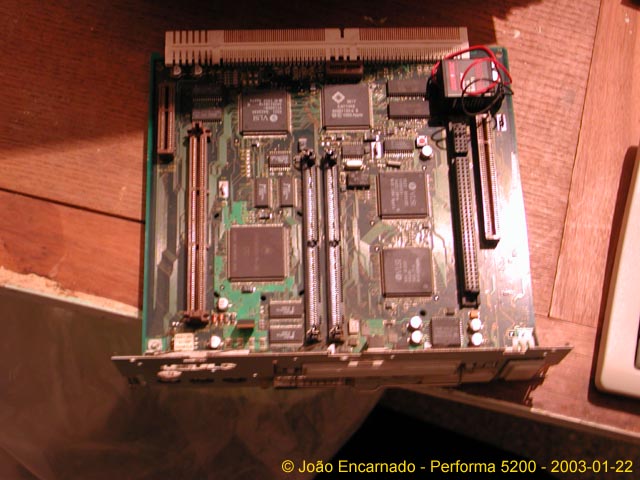

pm5200be1.JPG (8372 bytes) A placa principal (motherboard), com os slots para o SIMM da ROM/cache, para a RAM, com o circuito built-in de video, SCSI, portas serie (Modem e Printer), porta ADB, slot LC-PDS, slot de comunicações, e slot para video mirror.

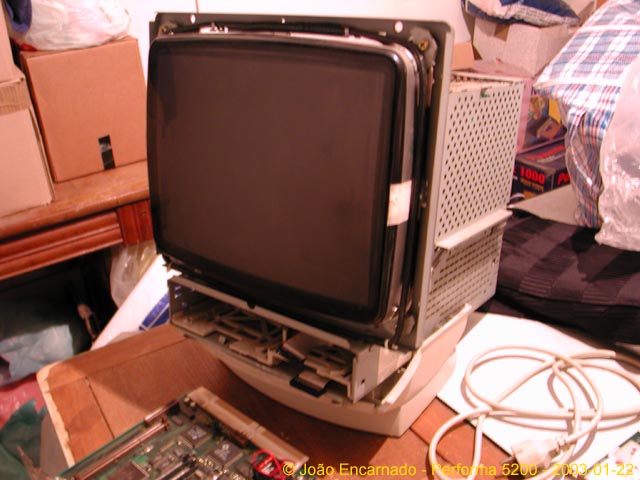

pm5200bg1.JPG (9208 bytes) O esqueleto do 5200. É a estrutura que vai segurar todos os componentes no lugar, e que suporta o monitor de 15", o circuito necessario ao controlo do ecrã e a fonte de alimentação.

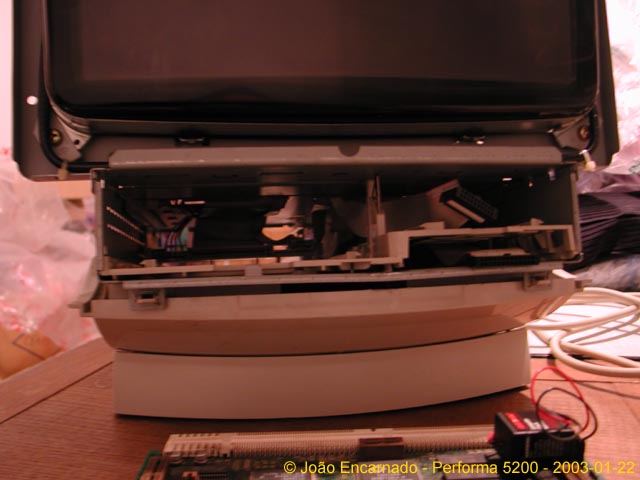

pm5200bf1.JPG (7326 bytes) Uma imagem promenorizada na zona onde são instaladas as drives.

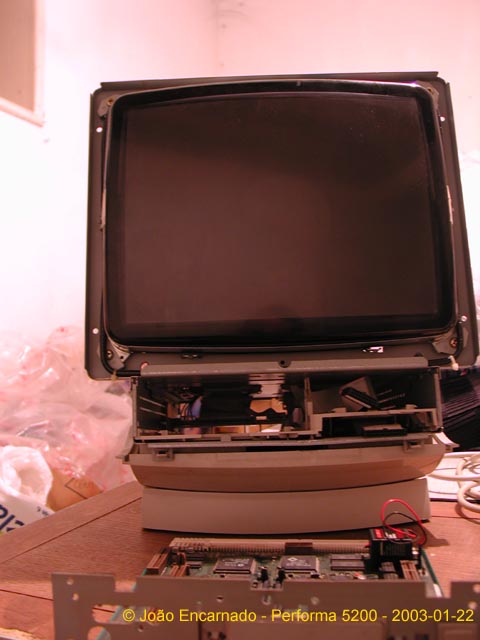

Uma imagem de frente do esqueleto do Performa 5200.

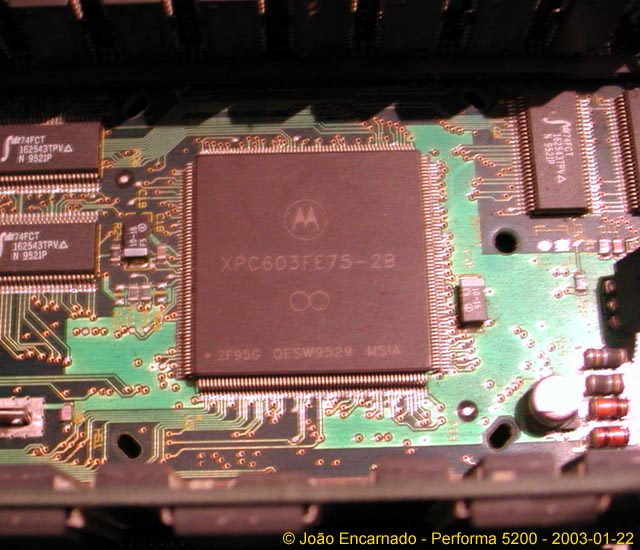

pm5200h1.jpg (9585 bytes) Uma macro ao CPU, um PowerPC 603 a 75Mhz. Notem que não tem nem dissipador nem cooler!!! Um Intel Pentium ou um 486 a esta velocidade já tinha que ter dissipador e cooler para não queimar.

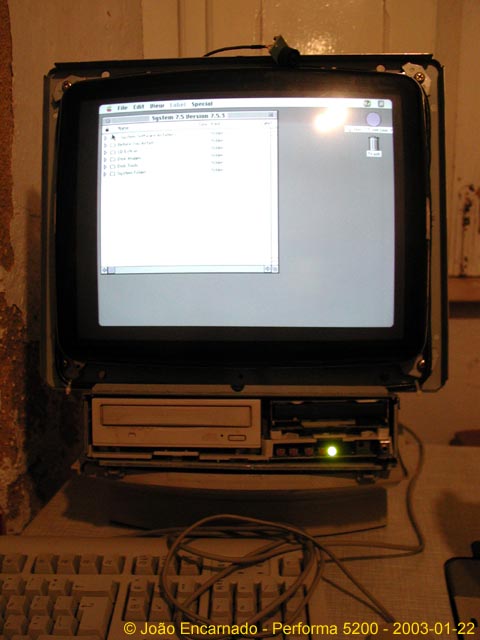

O Performa já montado e sem disco!! Bootou do CD do System 7.5.3! Onde está o PC de 1995 que faça isto? Nesta altura ainda não tinha descoberto onde se ligavam as colunas internas do 5200... É muito facil remontar o 5200 já que praticamente tudo desliza em calhas. É só ligar os cabos (drive de diskettes, disco, placa controladora dos infravermelhos/som e placa de TV). O resto é Slide-in e já tá!!

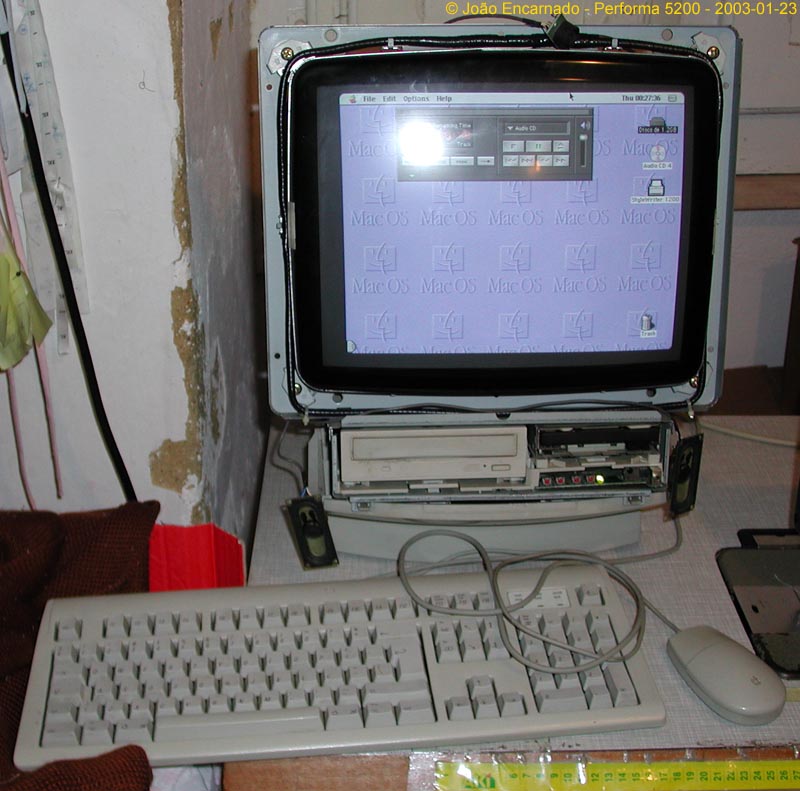

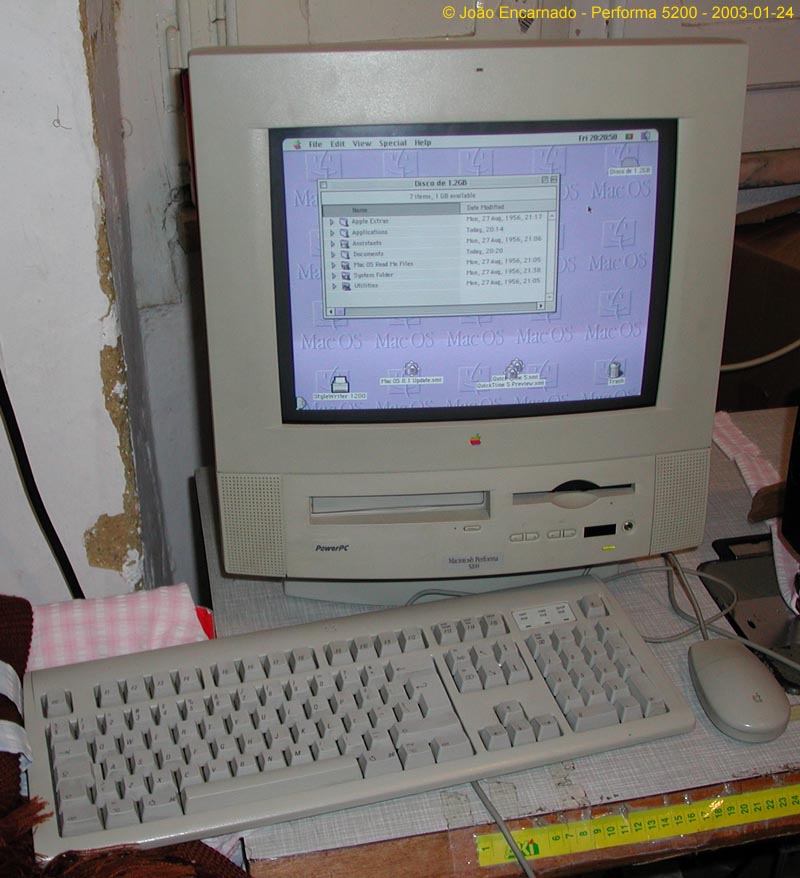

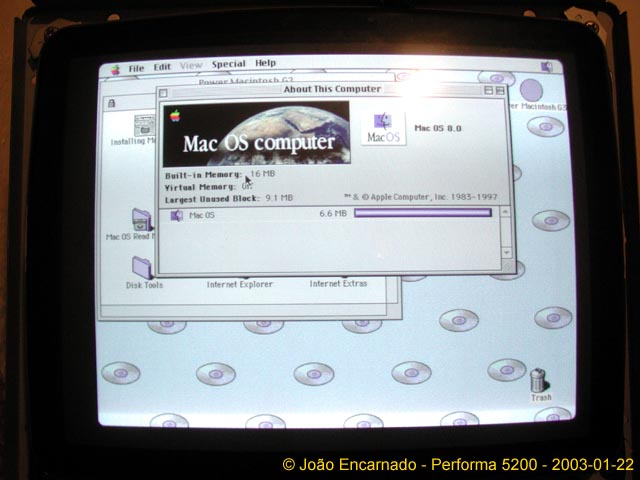

pm5200l1.jpg (9777 bytes) O Performa com o Mac OS 8 instalado e a tocar um CD audio. Já tinha descoberto onde se ligava as colunas... na tava era ainda vestido...

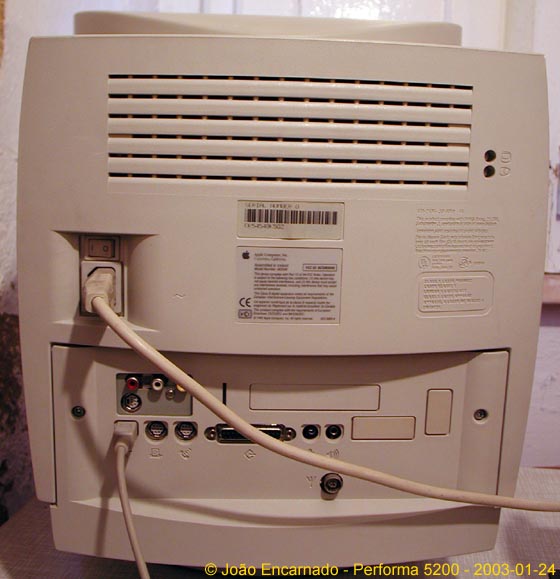

pm5200m1.jpg (9391 bytes) A parte de trás do Performa já vestido. A roupa foi roubada a outro 5200 que tem problemas tanto na board, como no monitor.

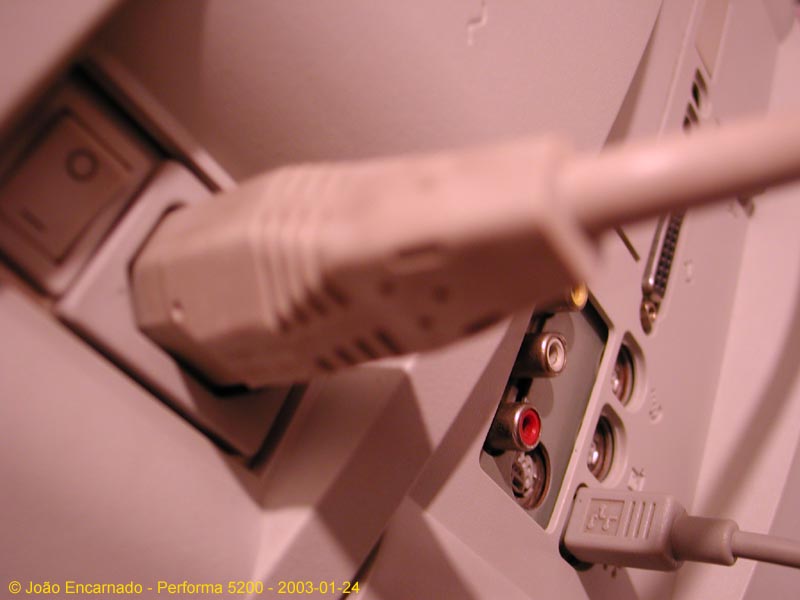

pm5200n1.jpg (6217 bytes) Um pormenor do interruptor ON/OFF, da ficha de corrente e das tomadas de video in, ADB e serials.

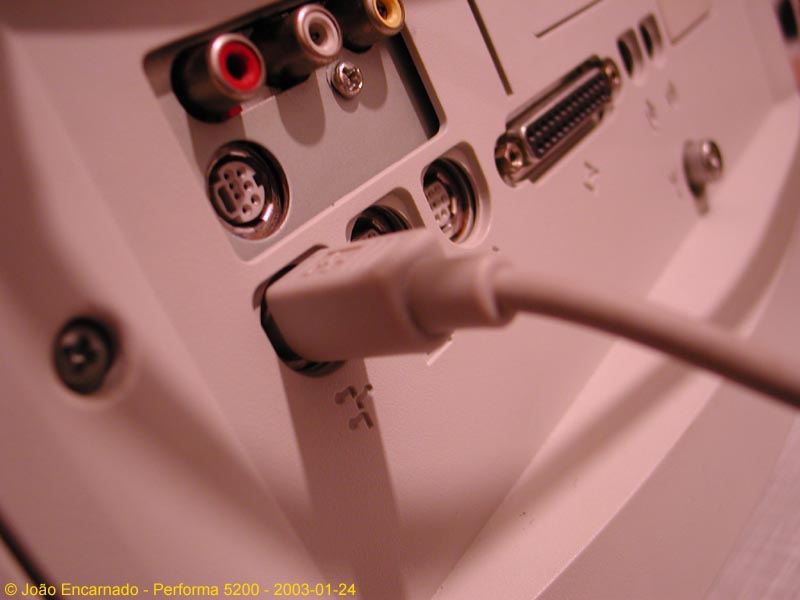

pm5200o1.jpg (6501 bytes) Outro pormenor mas focando as fichas ADB, serials, SCSI e video IN.
pm5200p1.jpg (6469 bytes) A "correr" Mac OS 8 e a tocar outro CD audio já vestido.

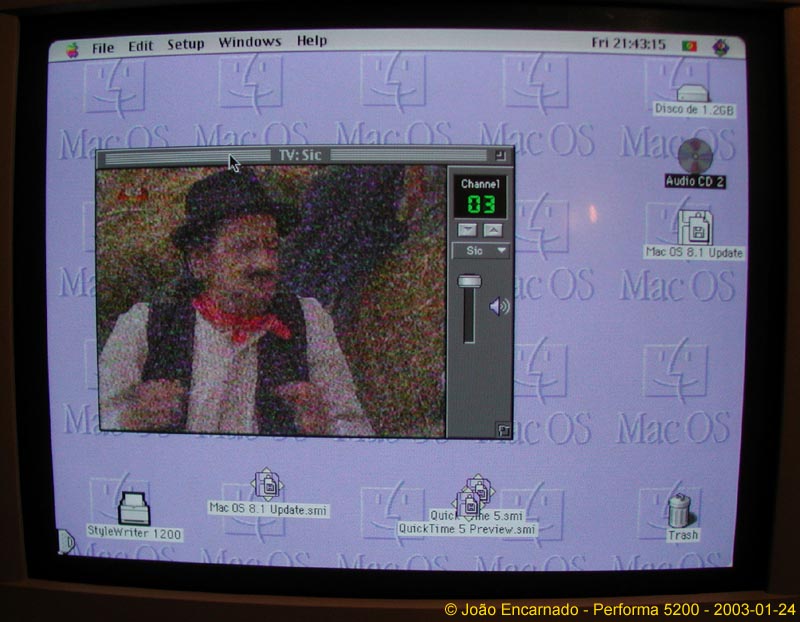

pm5200q1.jpg (7121 bytes) A "dar" o canal SIC, o programa "Os malucos do riso" (não foi preferência do programa, era o q estava a dar no momento :)
A recepção das ondas Hertzianas não era a melhor... Antenas de TV internas :(

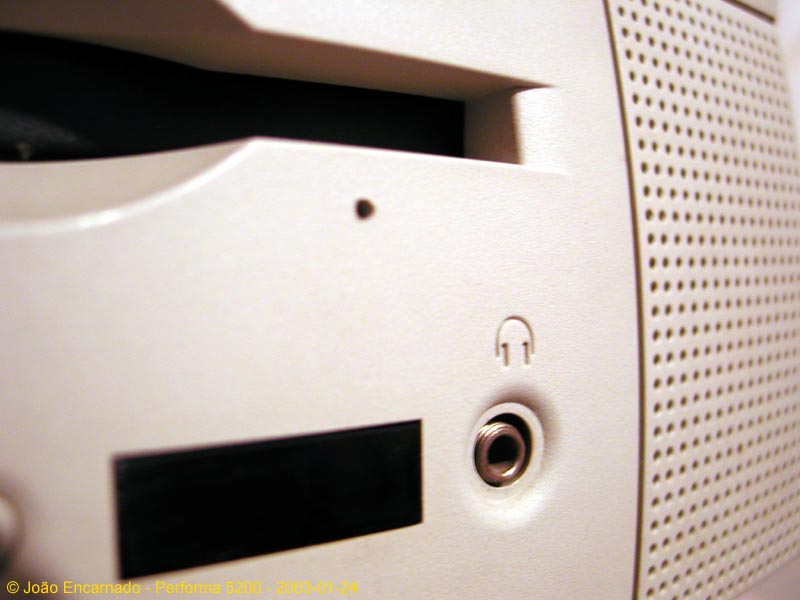

pm5200s1.jpg (6249 bytes) Um pormenor a focar a ficha dos auscultadores, da zona de recepção de infravermelhos do controlo remoto e parcialmente a drive de diskettes.

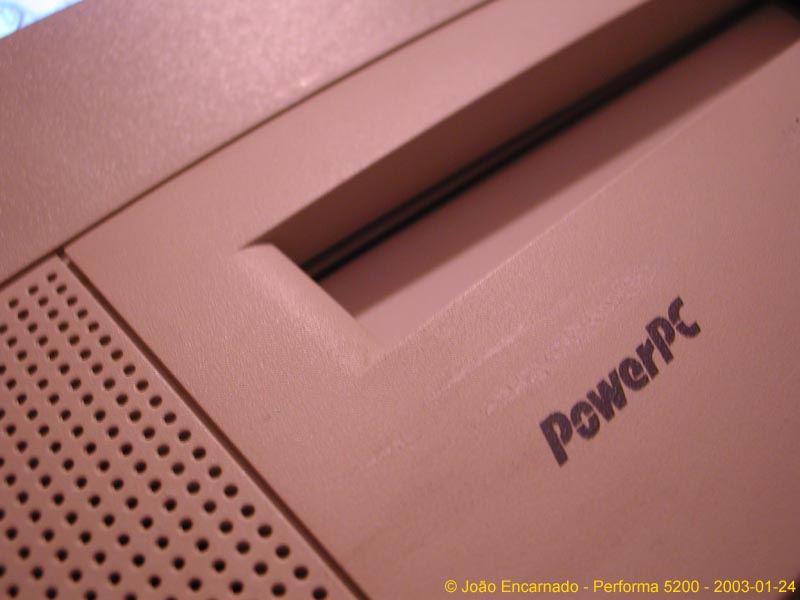

pm5200t1.jpg (5905 bytes) Um pormenor a focar o simbolo PowerPC e parcialmente a drive de CD-ROM.

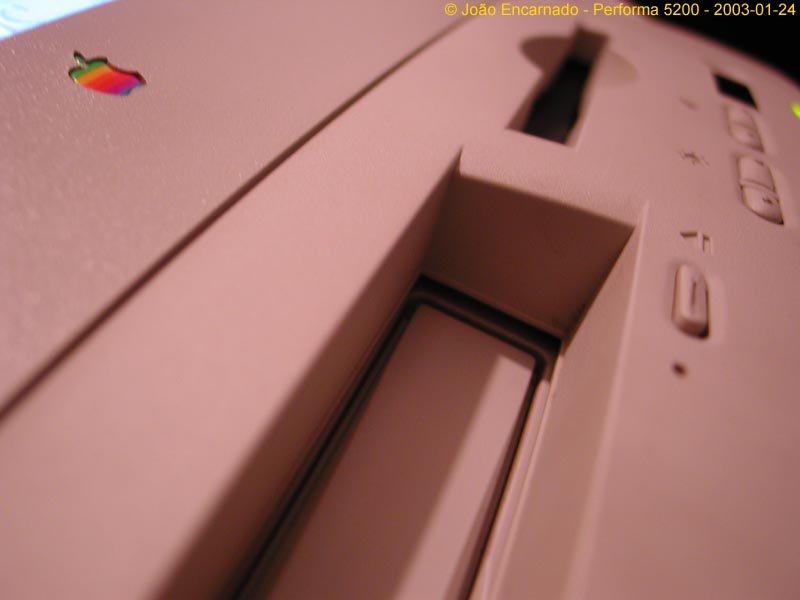

pm5200u1.jpg (5409 bytes) Outro pormenor focando parcialmente a drive de CD-ROM, com o logotipo da Apple, a drive de diskettes, os botoes de controlo da imagem e do som.

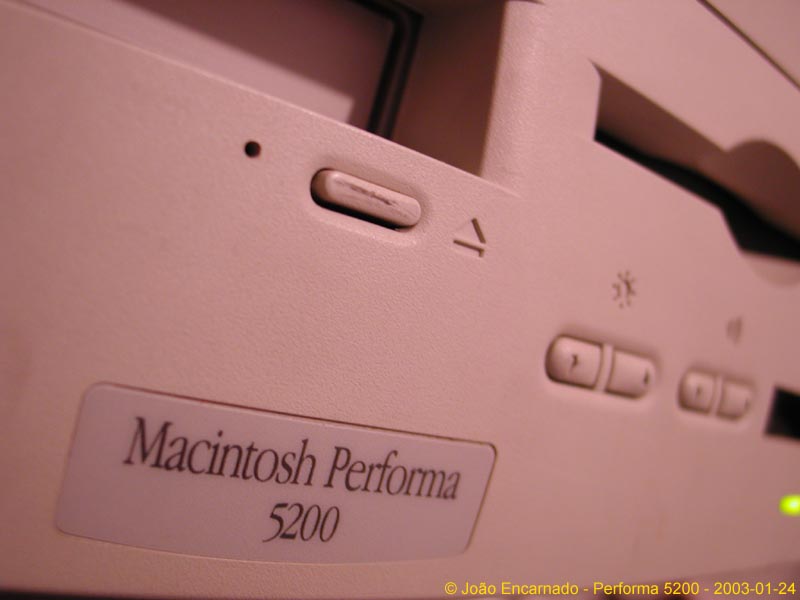

pm5200a1.jpg (5163 bytes) Pormenor do "label" a indicar o modelo do Mac. Foto usada no fundo da página :)

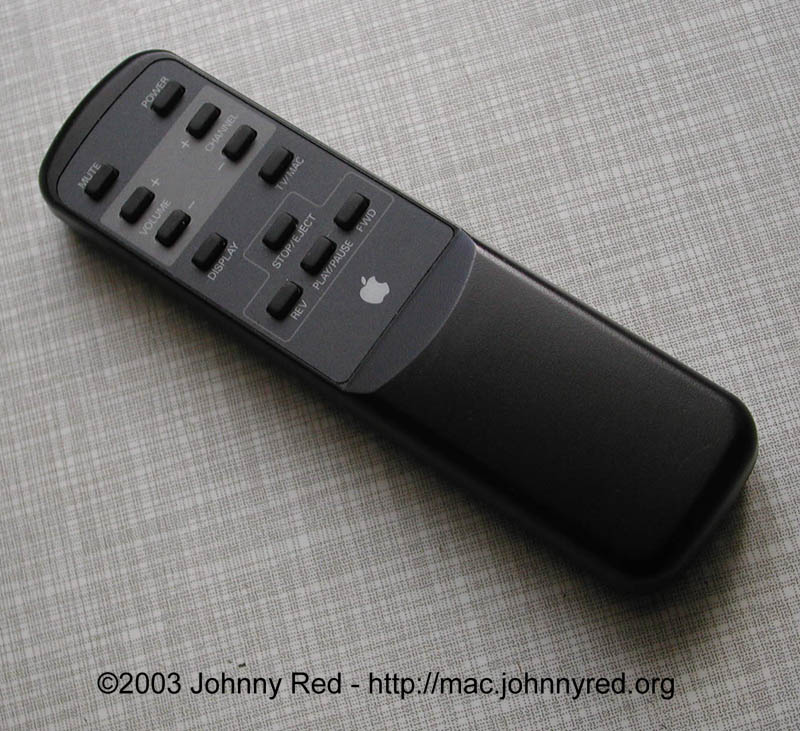

comand1.jpg (6571 bytes) O comando! Este incrivel comando permite ligar o Performa à distancia! Lindo! Além disso, permite comandar o Apple Video Player (ligar/desligar o AVP, mudar para full screen, mudar de canal, baixar o volume do som e parar o som (mute)) e permite controlar o leitor de CD-ROM como um leitor de CD-Audio.
livros1.jpg (7235 bytes) A documentação! Como preparar o Macintosh (em Português); Apple CD600i (manual do leitor de CDs!!!); Manual do TV-tuner e do comando; e Manual do Performa em Inglês.

Agora só falta convencer os meus pais a usarem este computador :) para que se iniciem na informática.

Mais informações sobre o Apple Macintosh Performa 5200 em www.apple-history.com, em www.apple.com (na zona de suporte tem uma opção de especificações) e no programa MacTracker que pode ser tirado em www.versiontracker.com.
