Apple Macintosh IIfx

O mais caro dos Macintosh!!! Este Mac era mais caro que o 20th aniversary foi!
Também foi o Mac financiado pelo governo dos Estados Unidos da América para correr um Unix que a Apple fez, o A/UX. Este Mac tem chips proprietarios ASIC para aumentar muito as performances em relação ao resto da série II, mas com software escrito de propósito, como o A/UX.

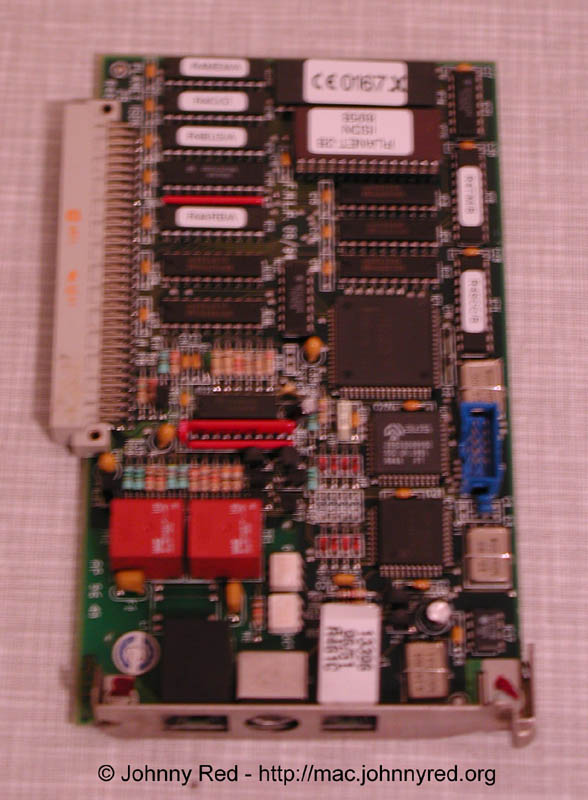

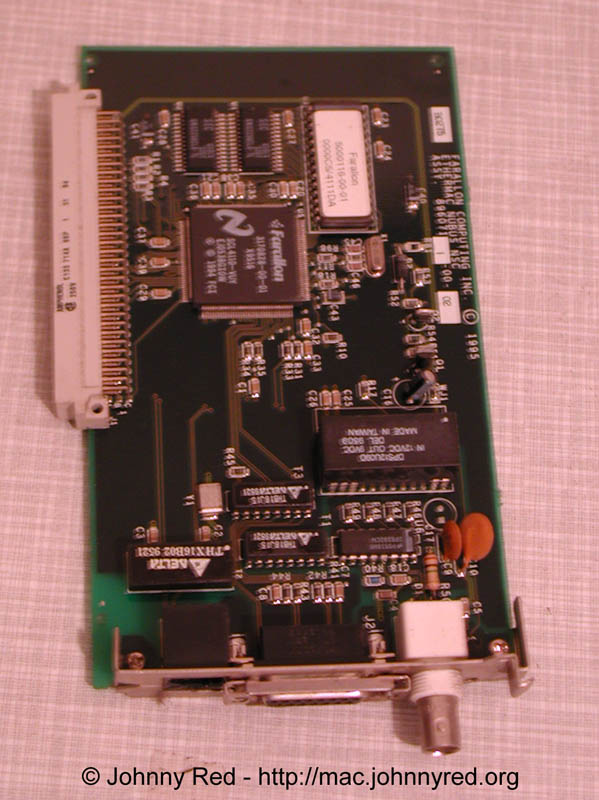

O meu Mac IIfx está bem equipado, tem 20MBs de RAM (RAM esta que é especifica para o IIfx e para algumas impressoras Apple); disco de 1GB SCSI; placa Macintosh Display Card (permite VGA a 24 bits, e 1152x870 a 8 bits-256 cores); placa de rede Faralon (RJ-45, BNC e D15); placa RDIS Planet; e uma placa para rede de fibra optica Scitex.


Esta página é para ser visualizada com uma resolução de 1024x768.

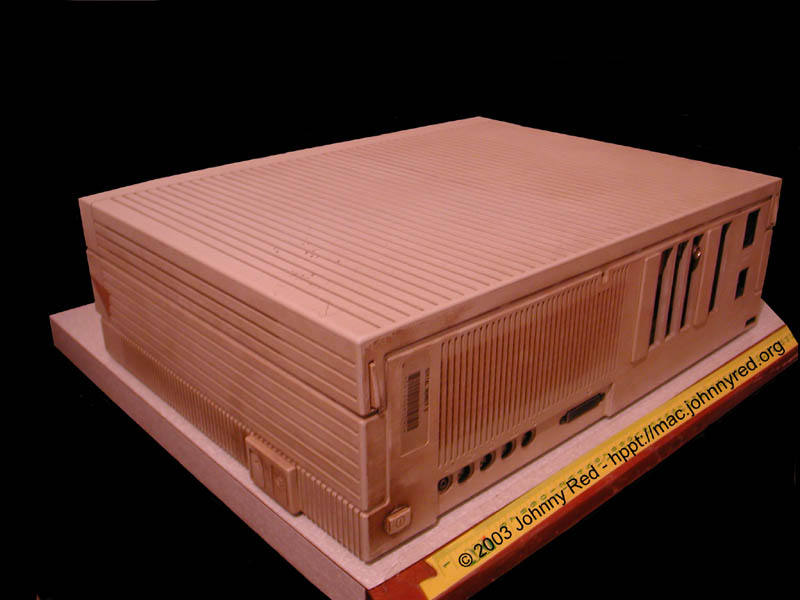

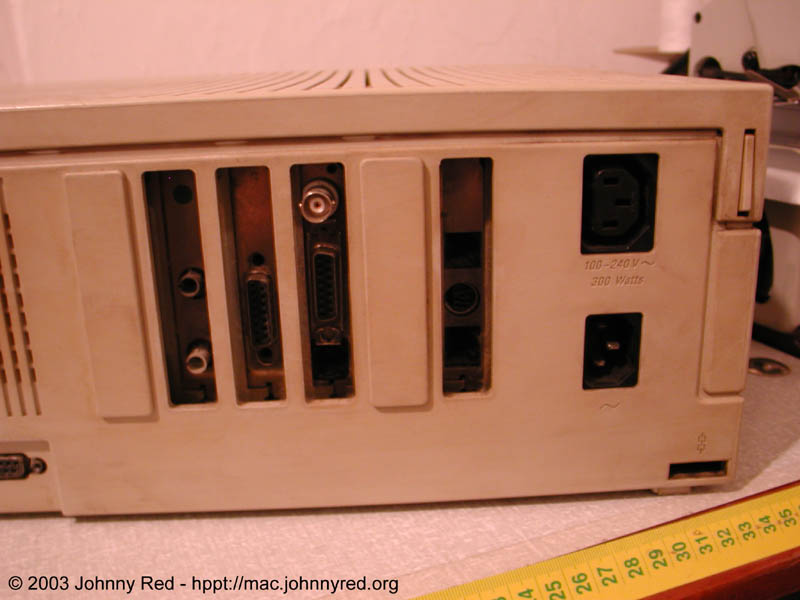

back2_x.jpg (7001 bytes) A parte de trás que tem as placas de expansão. Da esquerda para a direita: Fibra optica, video, rede, rdis e tomadas da corrente.

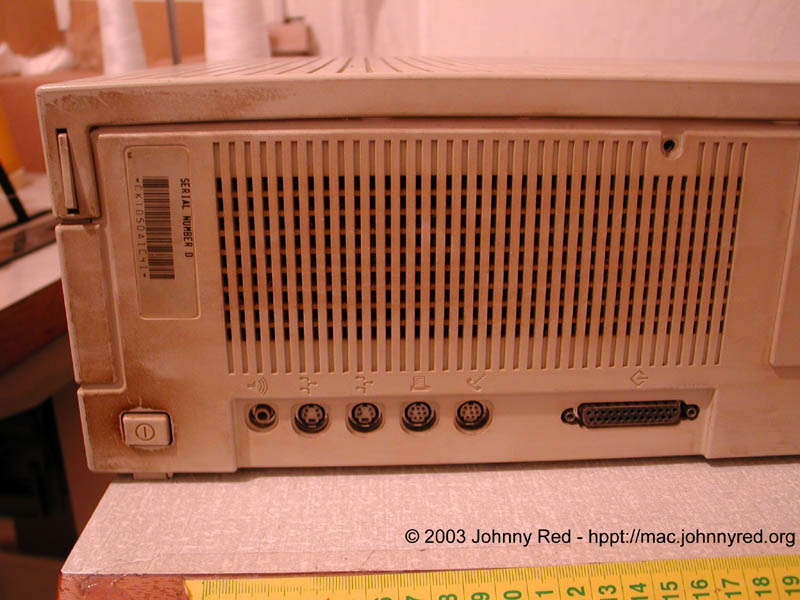

back1_x.jpg (7254 bytes) Parte de trás que tem as fichas internas. Som out (stereo 8 bits), duas ADB, uma para a impressora, outra para o modem e outra para periférios SCSI.

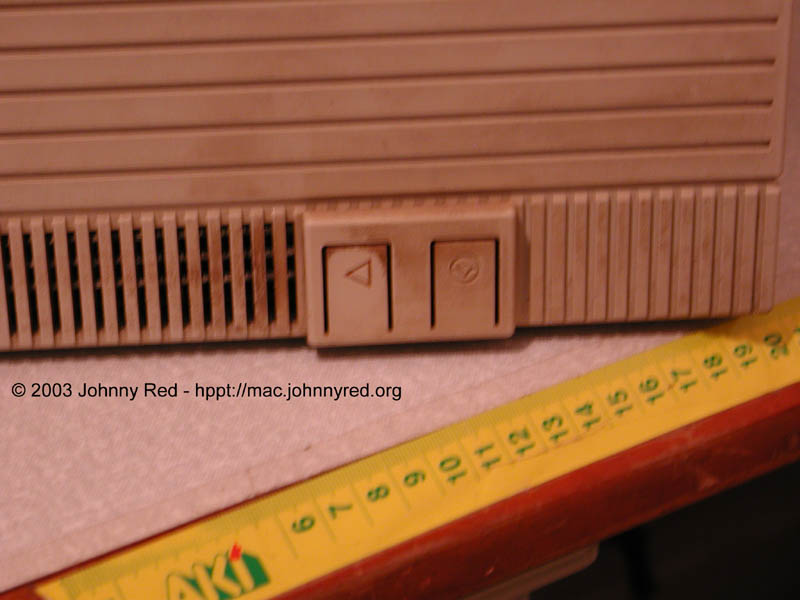

botoes_x.jpg (6731 bytes) Pormenor dos botões de reset e de firmware.

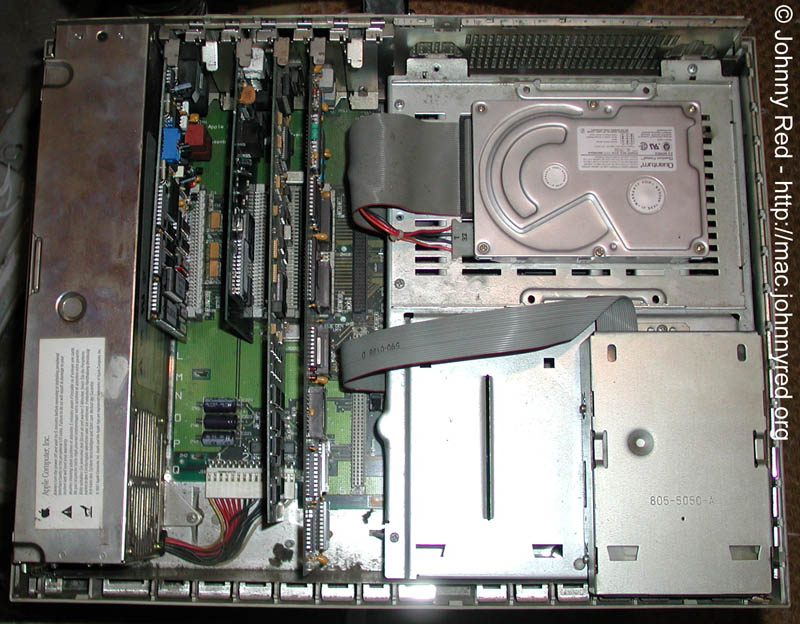

inside1_x.JPG (9551 bytes) Interior do Mac IIfx. Tem espaço para duas drives de diskettes.

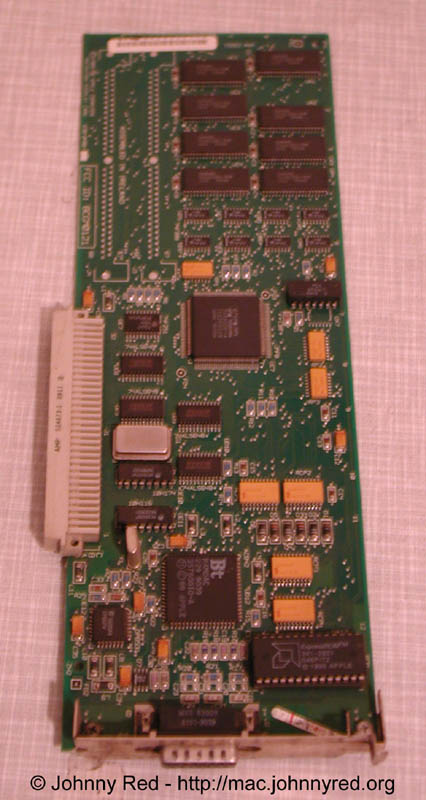

mdc_x.jpg (6150 bytes) Placa Macintosh Display Card. Como a serie Macintosh II não tem circuito de video interno, é preciso uma placa de video.
inside4_x.JPG (5589 bytes) A inscrição Apple Macintosh IIfx na Board.


Especificações de um Mac IIfx:
CPU: Motorola 68030 a 40 Mhz;
Cache L1: 512K
Cache L2: 32K
Largura do bus: 32 bits
Mac OS original: System 6.0.7
Ultimo Mac OS utilizável: Mac OS 7.6.1
Ram na board: 0MBs
Ram máxima: 128MBs (4 slots de SIMMs de 64 pinos agrupados em 4)
Slots: 1 PDS e 6 NuBus

Mais informações sobre o Apple Macintosh IIfx em www.apple-history.com, em www.apple.com (na zona de suporte tem uma opção de especificações) e no programa MacTracker que pode ser tirado em www.versiontracker.com.
